ESP32 Lolin32 Lite
Coordina los sensores y la escritura de datos. Se conserva como módulo comercial para facilitar su reemplazo.
- Conexión
- I²C + UART + SPI
- Alimentación
- LiPo 1S / USB, por verificar
INDI LAB PRESENTA / PROYECTO 01DISEÑO R1 · SEPTIEMBRE 2026
EL MUNDO
CAMBIA.
MÍDELO.
Tu calle tiene más de un clima.
Sal a descubrirlo con un pequeño pulpo
que puedes construir tú.
8 BRAZOS.
MIL RECORRIDOS.
MIL RECORRIDOS.

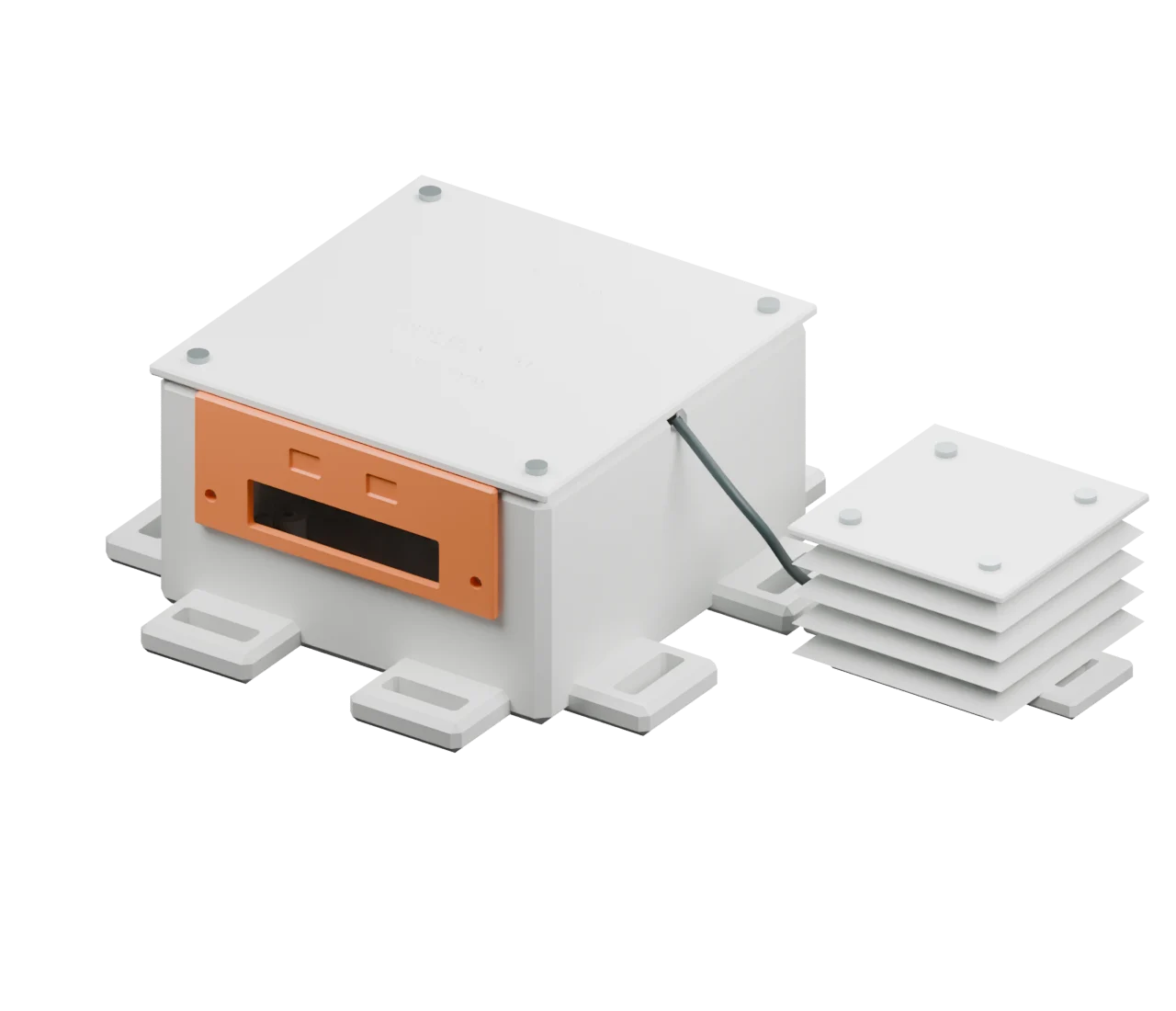

FIG. 01 — PULPO + ABRIGO AMBIENTALRENDER 3D ↗
IMPRÍMELO. ÁRMALO. EXPLORA.DESLIZA PARA DESCUBRIR ↓
01 Impresión 3D02 Sensores reemplazables03 Registro CSV sin internet04 Archivos editables
01 / LA IDEA
Una esquina al sol.
Otra bajo un árbol.
No es el mismo mundo.
Pulpo nace para observar esas diferencias. Un registrador portátil de microclimas, con una carcasa que se agarra a tu recorrido.
Temperatura, humedad, presión, ubicación, tiempo y movimiento. La arquitectura está pensada para guardar datos en una microSD, lejos del Wi-Fi y cerca de lo que pasa.

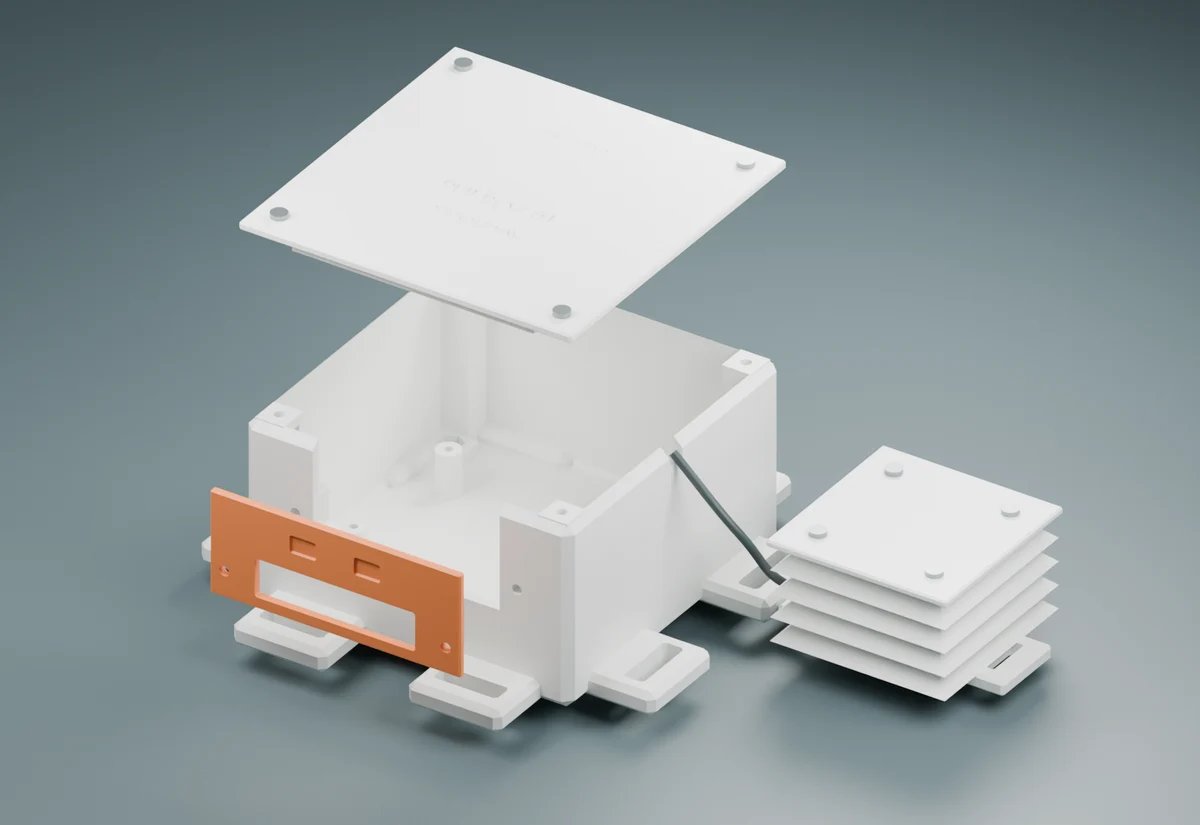

Descubre qué lleva dentro ↗02 / POR DENTROSIN CAJAS NEGRAS.

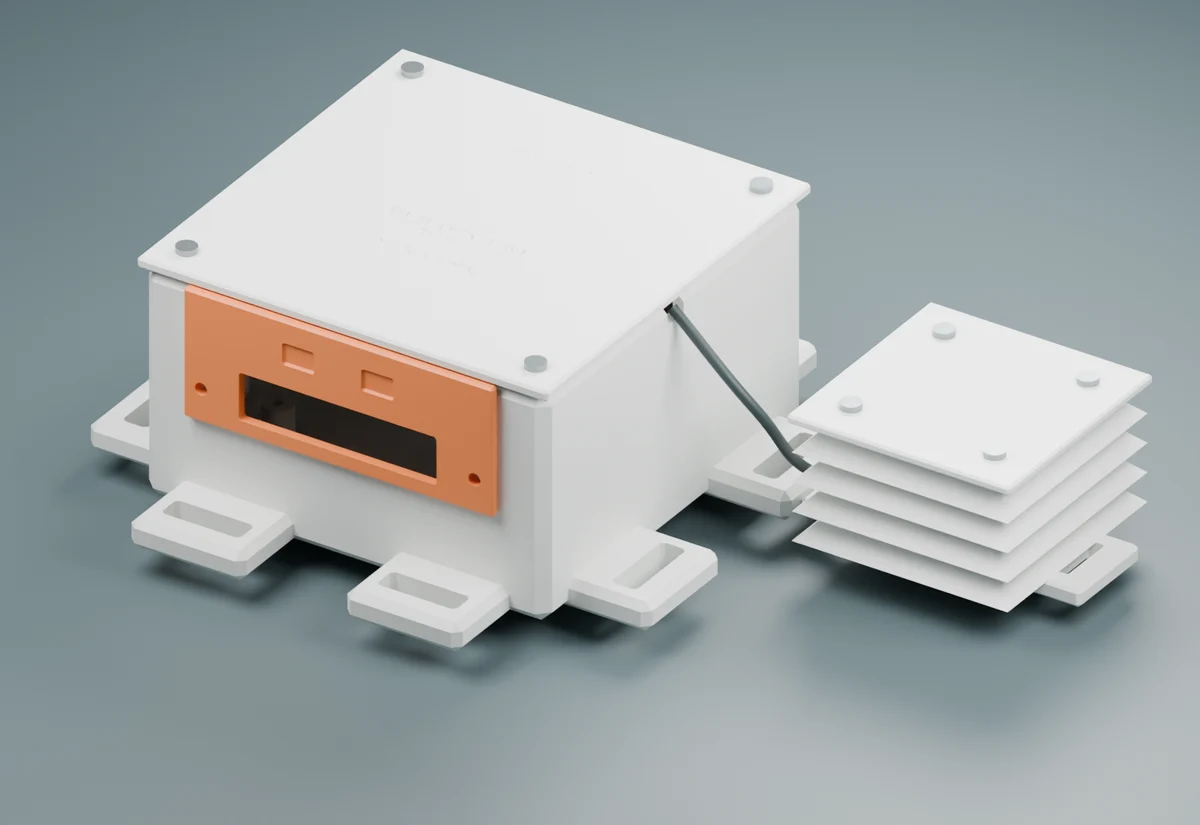

Pequeño por fuera.
Curioso por dentro.
Módulos comerciales, conexiones visibles
y piezas que puedes reemplazar.

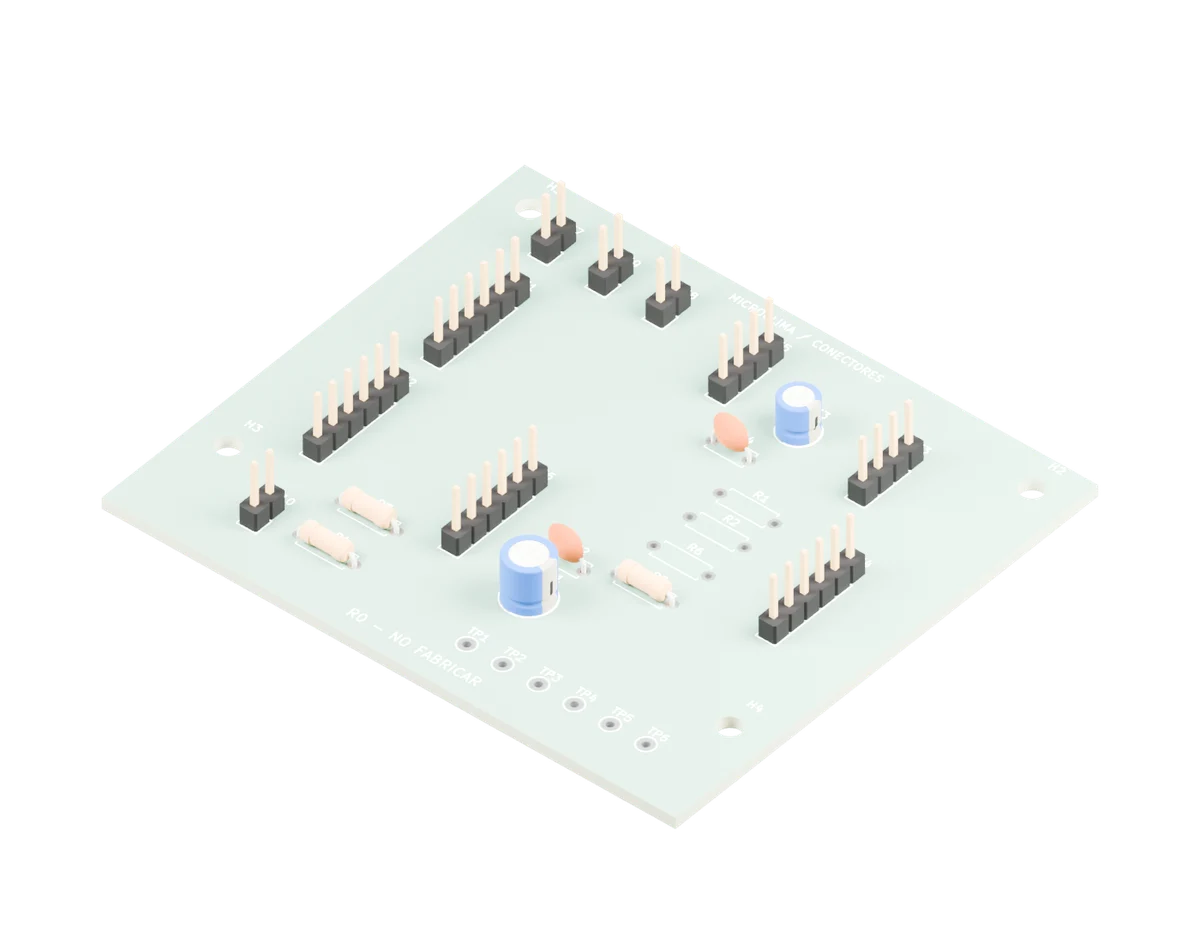

PORTADORA R0
MODELO EXPORTADO DIRECTAMENTE DE KICAD80 × 70 MM
Diseño en desarrollo, visible de verdad. Esta es la placa R0: tiene conectores y componentes colocados, pero todavía no tiene pistas. Los sensores se conectan por cable; no están integrados en esta placa. No hay Gerbers validados ni firmware listo para registrar. La primera prueba electrónica se plantea sobre placa perforada.
Revisar KiCad ↗03 / UN PULPO MUY CÚBICONo tiene
No tiene
tentáculos.
Tiene posibilidades.

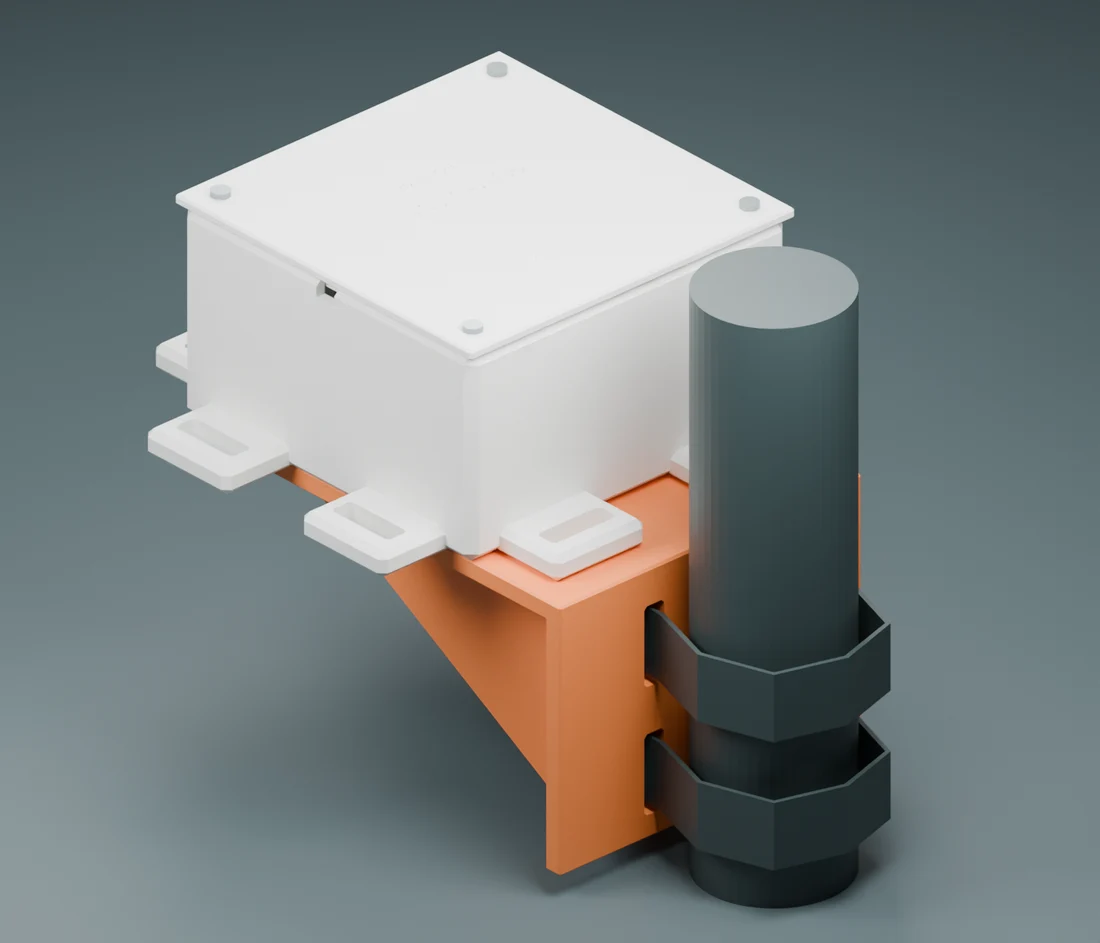

Ocho brazos rígidos. Ojales para ligas, cinchos y correas. Y una escuadra opcional que mantiene el GPS mirando al cielo cuando lo sujetas a un poste.
Sobre un portaequipajes o soporte horizontal, con dos correas independientes y una capa de goma. En tubos estrechos, comprueba que no pueda girar.
156mmANCHO CON BRAZOS
20mmCORREA OBJETIVO MÁX.
ESTUDIO DE MONTAJE · RESISTENCIA PENDIENTE DE ENSAYO04 / MÍRALO DE CERCAANIMACIONES DEL MODELO REAL
Videos renderizados en Blender. Muestran el diseño digital, no un prototipo construido o probado en campo.
05 / DEL RECORRIDO A LOS DATOSNo solo lo sentiste.
No solo lo sentiste.
Podrás registrarlo.
La meta: comparar lo que cambia entre una banqueta al sol, una zona arbolada y el siguiente cruce. Datos en CSV para analizarlos a tu manera.
EJEMPLO SIMULADO · NO SON MEDICIONES REALESSalidaFin del recorrido
Descargar CSV de ejemplo ↗ RECORRIDO DEMO12:00:00 UTC
TEMPERATURA27.8 °C
HUMEDAD RELATIVA48 %
PRESIÓN777.2 hPa
ENTORNO SIMULADOBanqueta al sol
06 / DEL ARCHIVO A TUS MANOSPRIMERO EL ENCAJE. DESPUÉS EL CAMPO.
Menos misterio.
Más hacerlo tú.
Una ruta para desarrollar tu prototipo.
No necesitas imprimirlo todo de golpe.
Empieza por algo pequeño.
Imprime primero el cupón de ajuste. Te permite probar correas, tornillos y tuercas sin gastar el material de toda la caja.
- Ender-3 V3 KE, boquilla de 0.4 mm y PLA.
- Capas de 0.20 mm; comprueba que el cupón mida 80 × 30 × 8 mm.
- Las tuercas deben entrar sin separar las capas. Ajusta el encaje antes de continuar.
0 / 6
La lista guarda tu avance en este navegador. Marcar un paso no certifica que el prototipo esté validado.
07 / UNA IDEA CON LOS PIES EN LA TIERRA
Antes de armar,
haz las cuentas.
El objetivo original es $500–1,000 MXN. La carcasa amplia y sus accesorios pueden superar ese límite. Aquí no escondemos los números.
PROYECTO SOBRE PERFORADA · RESERVA ESTIMADA$952–987 MXN
Margen de $13–48 frente al máximo de $1,000, antes de otros sobrecostos.
Cálculo con PLA supuesto a $300/kg, impresión propia y reservas de material, tornillería y electricidad. No es una cotización. Precios y disponibilidad de módulos por confirmar.
LOS PROTAGONISTAS1 DE CADA UNO
ESP32 Lolin32 LiteControl + conexión de batería↗BME280Temperatura, humedad y presión. No BMP280.↗GPS NEO-6M + antenaUbicación y fecha/hora UTC↗MPU6050Aceleración y velocidad angular↗LiPo protegida + microSDCapacidad objetivo 2,000 mAh; lector de 3.3 V↓Lista completa, precios y pendientes ↓08 / TU TURNOARCHIVOS REALES. SIN REGISTRO.
LAS IDEAS CRECEN
CUANDO ALGUIEN
LAS CONSTRUYE.
Llévate el diseño. Revisa lo que falta.
Empieza por la primera pieza.
01 / BLENDER + STL
El cuerpo del Pulpo.
Modelos editables, 9 STL, renders, guía y revisión de mallas.
CARCASA R1 · ZIP · 6.6 MB ↓02 / KICADEl inicio del circuito.
Proyecto, esquemático, placa preliminar y documentación electrónica.
ESTUDIO R0 · ZIP · 641 KB ↓03 / PRIMERA IMPRESIÓNEmpieza con el cupón.
Prueba los encastres de tu impresora antes de construir la carcasa.
UNA PIEZA · STL · 67 KB ↓PCB sin pistas · Sin Gerbers validados · Firmware pendienteGuía completa de ensamblaje ↓
ANTES DE SALIRBuenas preguntas.
Buenas preguntas.
Respuestas claras.
¿Ya puedo montarlo y empezar a medir?+
Puedes imprimir el cupón y probar el encaje mecánico. El montaje completo todavía requiere verificar los módulos y la alimentación, resolver sus soportes, desarrollar el firmware y probar el sistema. Los archivos no se presentan como un equipo terminado.
¿Funciona sin internet?+
Ese es el objetivo de la arquitectura: usar GPS y guardar CSV en microSD. El registro no depende de la nube, pero falta implementar y validar el firmware. La foto de contexto de esta web sí necesita conexión; los archivos, renders, videos y visor 3D están alojados con la página.
¿Puedo imprimirlo en PLA?+
Esta revisión se preparó para PLA en una Ender-3 V3 KE. Es una prueba de encaje: el PLA no está validado aquí para calor, sol prolongado o carga sostenida. Revisa el laminado y empieza por el cupón. La escuadra necesita revisar soportes de impresión.
¿La caja resiste la lluvia?+
No tiene junta ni clasificación IP. El abrigo del BME está ventilado, pero su error bajo radiación solar, viento débil y lluvia no está caracterizado. Los renders no son evidencia de impermeabilidad.
¿Por qué el BME280 va por fuera?+
Para alejarlo del calor del ESP32, el cargador, la batería y tu cuerpo. Usa el abrigo blanco y un cable corto; comprueba las lecturas frente a una referencia. La cercanía del sensor en los renders facilita mostrar el conjunto, no indica la separación térmica de uso.
¿El interruptor apaga todo si conecto USB?+
No. En la arquitectura propuesta el interruptor corta la batería; USB todavía puede alimentar la Lolin32 Lite. Hay que verificar el cargador, la protección de la LiPo, la polaridad y el comportamiento con USB de la placa exacta antes de energizar.
